　　系统触感温式速动型温控器，为满足不同用户需要、根本任务方式分自动复位（KSD-6F-2，KSD-6FH-2）和手动复位（KSD-6FS-2），安装方式有活动式、组合式。该产品主要用于较大功率负荷的电气设备及家用电器中作热过载保护。

1．使用条件
① 相对湿度在+20℃环境下达95%
② 大气压力86-106Kpa
③ 工作位置：任意

2．技术参数
① 触点形式：1D或1H（限自动复位）
② 触点负载：220VAC 20A 或24VDC 20A
③ 绝缘电阻：常温常湿 ≥100MΩ
④ 接触电阻：≤ 100 mΩ
⑤ 介质耐压：≥1500VAC
⑥ 振动强度：50HZ单幅0.35mm
⑦ 冲击强度：150m/S² 重量< 20g

---------------------------------------------------------------------------------------

3．规格数据表

复位方式	动作温度 (℃)	动作温度误差 (℃)	回复温度 (℃)	测试升降温速度 (℃/min)	备注
自动复位	30-100	±5	10-30	5-10	表中的回复温度指低于动作温度
自动复位	105-160	±8	15-40	5-10	表中的回复温度指低于动作温度
手动复位	30-100	±5	降30%温度或在环境中5分钟以后按按钮	5-10	允许0℃以下自动回复
手动复位	105-160	±8	降30%温度或在环境中5分钟以后按按钮	5-10	允许0℃以下自动回复

---------------------------------------------------------------------------------------

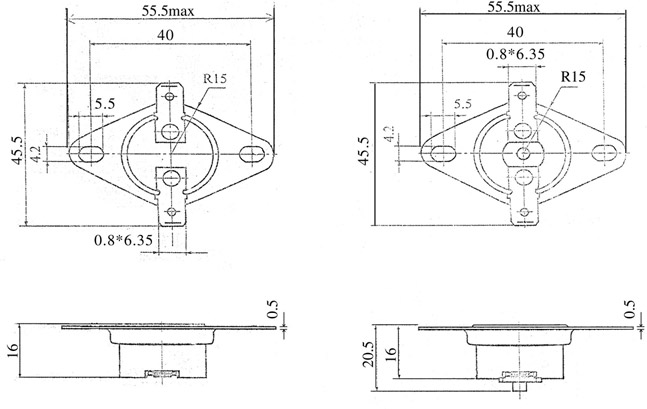

4．安装尺寸及外形
